Автор: Оптимальная работа автомобиля Калина 1 обеспечивается правильной работой его топливной системы. Эта система отвечает за подачу топлива к двигателю и играет важную роль в обеспечении его надежности и эффективности. Чтобы лучше понять устройство топливной системы этого автомобиля, рассмотрим ее схему подробнее.
Основные компоненты топливной системы Калина 1 включают в себя бензобак с топливным насосом, фильтр топлива, топливный насос, топливные форсунки, регулятор давления топлива и систему впрыска топлива. Бензобак предназначен для хранения топлива и снабжен встроенным электрическим насосом, который подает топливо к фильтру топлива, удаляющему органические частицы и грязь из топлива. Затем топливо подается в топливные форсунки.
Топливные форсунки являются ключевыми компонентами системы впрыска топлива. Они распыляют топливо под высоким давлением в цилиндры двигателя, обеспечивая его сгорание. Регулятор давления топлива контролирует давление топлива, поступающего к форсункам, и поддерживает его на оптимальном уровне для обеспечения эффективной работы двигателя.
Работа топливной системы Калина 1 осуществляется при помощи системы впрыска топлива, которая управляется электронным блоком управления двигателем. Этот блок контролирует процессы подачи и смешивания топлива с воздухом, а также регулирует инжекторы и давление топлива в системе. Такая схема топливной системы обеспечивает эффективную работу двигателя Калина 1 и его экономичное использование топлива.
Что такое шема топливной системы Калина 1?

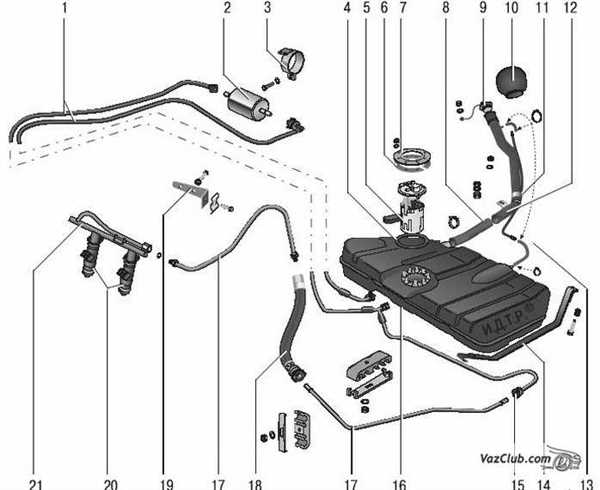

Шема топливной системы Калина 1 представляет собой диаграмму или схему, которая показывает, как идет подача топлива от топливного бака до двигателя автомобиля ВАЗ-1117 Калина 1.
Калина 1 оснащена бензиновым двигателем объемом 1,6 литра и работает на бензине АИ-95. Шема топливной системы состоит из нескольких компонентов, которые выполняют различные функции, осуществляя подачу, фильтрацию и смешивание топлива, необходимого для работы двигателя.
Основные компоненты шемы топливной системы Калина 1:
- Топливный бак
- Топливные трубки
- Топливный насос
- Фильтр топлива
- Форсунки
- Дроссельная заслонка
Топливный бак предназначен для хранения топлива, которое затем подается по топливным трубкам к топливному насосу. Насос откачивает топливо из бака и отправляет его на фильтр топлива, где осуществляется очистка от нежелательных примесей.
Очищенное топливо затем направляется дальше к форсункам, которые распыляют топливо в цилиндры двигателя для его сгорания. Дроссельная заслонка регулирует подачу топлива в зависимости от оборотов двигателя и нагрузки на автомобиль.
Шема топливной системы Калина 1 является важной составляющей автомобиля, и правильное ее функционирование необходимо для обеспечения надежной работы двигателя и оптимального расхода топлива.
Основные компоненты шемы
Шема топливной системы автомобиля Калина 1 включает в себя несколько основных компонентов:
| 1 | Топливный бак | Хранит топливо |
| 2 | Топливный насос | Насос топливо из бака в систему |
| 3 | Фильтр топливный | Очищает топливо от загрязнений |
| 4 | Топливные трубки | Передают топливо от бака к двигателю и обратно |
| 5 | Впускной коллектор | Смешивает топливо с воздухом перед поступлением в цилиндры |
| 6 | Форсунки | Распыляют топливо в цилиндры двигателя |
| 7 | Датчики | Следят за уровнем топлива, давлением, температурой и другими параметрами |
Все эти компоненты взаимодействуют вместе и обеспечивают нормальное функционирование топливной системы автомобиля Калина 1.
Топливный насос
Топливный насос Калина 1 обычно является электрическим и располагается в баке. Он работает от электрического напряжения и оснащен помпой, которая подает топливо через топливные линии к форсункам двигателя.
Принцип работы топливного насоса:
1. При включении зажигания топливный насос начинает работать и создает давление, необходимое для подачи топлива.
2. При работе двигателя топливный насос поддерживает постоянное давление топлива в систме.
3. Если давление топлива снижается или становится недостаточным, насос автоматически включается и восстанавливает требуемое давление.
Признаки неисправности топливного насоса:
- Проблемы с подачей топлива при запуске двигателя;
- Перебои при движении на большой скорости;
- Нестабильный холостой ход;
- Потребление топлива выше обычного.
В случае обнаружения указанных признаков необходимо обратиться к специалисту для диагностики и замены топливного насоса. Регулярное обслуживание и проверка работы топливной системы помогут предотвратить серьезные проблемы и сохранить хорошую работу двигателя автомобиля Калина 1.
Топливный бак
Топливный бак имеет несколько важных компонентов, включая:
- Загрузочное отверстие — через него осуществляется заправка топливом;
- Датчик уровня топлива — позволяет контролировать количество топлива в баке;
- Сливное отверстие — используется при необходимости слива остатков топлива;
- Топливный насос — помогает перекачивать топливо из бака в систему подачи топлива двигателю.
Правильное функционирование топливного бака является важной составляющей работы автомобиля Калина 1. Необходимо регулярно проверять его состояние и поддерживать правильный уровень топлива, чтобы обеспечить беспроблемную работу двигателя и безопасность на дороге.
Топливные форсунки
Топливные форсунки установлены в каждом цилиндре двигателя и работают по принципу инжектора. Важно, чтобы форсунки поддерживали оптимальное давление и распыление топлива, чтобы обеспечивать эффективную работу двигателя.
В топливной системе Калина 1 используются электронные форсунки, которые контролируются электронным блоком управления двигателем. Это позволяет точно регулировать подачу топлива в зависимости от текущих условий работы двигателя.
При неисправности топливных форсунок могут возникать проблемы с запуском двигателя, его работой на холостом ходу, а также с ускорением и торможением автомобиля. Поэтому регулярная проверка и обслуживание форсунок являются важными мерами по поддержанию нормальной работы топливной системы Калина 1.
- Основные признаки неисправности топливных форсунок включают в себя:
- — неравномерную работу двигателя;
- — потерю мощности;
- — повышенный расход топлива;
- — появление черного дыма из выхлопной трубы;
- — проблемы с запуском двигателя.
В случае обнаружения указанных признаков необходимо обратиться к специалистам для диагностики и ремонта топливной системы Калина 1. Возможно, потребуется очистка или замена топливных форсунок, а также проверка других элементов системы.
Регулярное обслуживание и замена изношенных форсунок позволяют снизить риск поломок и сбоев в работе топливной системы Калина 1, а также улучшить общую эффективность и экономичность автомобиля.
Топливный фильтр
На Калине 1 под капотом располагается один топливный фильтр. Он установлен на трубопроводе, соединяющем топливный насос и дроссельную заслонку. Фильтр представляет собой корпус с прозрачным колбообразным контейнером, в котором находится фильтрующий элемент.
Работа топливного фильтра
В процессе работы топливный фильтр задерживает механические загрязнения, такие как пыль, ржавчину и металлические частицы. Он также улавливает воду из топлива.
Фильтрующий элемент состоит из специальных волокон, которые позволяют топливу проходить, но задерживают мелкие частицы. Если фильтр становится слишком загрязненным, это может привести к неполадкам в работе двигателя. Поэтому важно регулярно проверять и заменять топливный фильтр.
Замена топливного фильтра
Для замены топливного фильтра на Калине 1 следует выполнить следующие шаги:
- Отключите проводку от аккумулятора.
- Ослабьте зажимы, фиксирующие топливный шланг на фильтре, и аккуратно отсоедините шланги.
- Отверните болты, крепящие фильтр к трансмиссии или раме автомобиля.
- Снимите старый фильтр и установите новый, убедившись, что он правильно пристегнут.
- Затяните болты, фиксирующие фильтр, и подсоедините топливные шланги, установив на них новые зажимы.
- Проверьте уровень топлива и в случае необходимости долейте до требуемого.
- Подключите проводку к аккумулятору.
После замены топливного фильтра рекомендуется запустить двигатель и убедиться, что он работает без проблем. Если возникают какие-либо неполадки, следует обратиться к специалисту для диагностики и ремонта.
Регулятор давления топлива
Регулятор давления топлива устанавливается на топливном фильтре и контролирует давление топлива с помощью механизма регулировки. При необходимости он может изменять давление, чтобы обеспечить оптимальную работу двигателя.
Когда двигатель работает на холостом ходу или при низкой нагрузке, регулятор давления топлива снижает давление, чтобы снизить расход топлива. В то же время, когда двигатель работает на высоких оборотах или при большой нагрузке, регулятор повышает давление, чтобы обеспечить достаточное количество топлива.
Отказ регулятора давления топлива может привести к различным проблемам, таким как неправильная работа двигателя, повышенный расход топлива и снижение мощности. Поэтому регулярная проверка и обслуживание регулятора давления топлива являются важными для надежной работы автомобиля.
| Преимущества: | Недостатки: |
| Улучшение экономичности двигателя | Возможность сбоя или поломки |
| Обеспечение оптимального давления топлива | Повышенный расход топлива |
| Предотвращение поломок в топливной системе | Неправильная работа двигателя |
Топливный датчик уровня в баке
Основная задача топливного датчика уровня в баке — обеспечить водителя информацией о доступном количестве топлива в баке. Это позволяет своевременно планировать заправку и избегать непредвиденных ситуаций на дороге.
Принцип работы топливного датчика уровня в баке
Топливный датчик уровня в баке основан на принципе работы потенциометра. Когда уровень топлива в баке меняется, механизм датчика также изменяет свое положение. В результате меняется сопротивление датчика, которое преобразуется в сигнал для приборной панели автомобиля.
На приборной панели водитель видит информацию о текущем уровне топлива в баке, представленную в виде графического индикатора или числового значения. Такая информация позволяет водителю планировать заправку и избегать необходимости движения на пустом баке.
Таблица характеристик топливного датчика уровня в баке
| Характеристика | Значение |
|---|---|
| Напряжение питания | 12 В |
| Диапазон измерений уровня топлива | от 0 до 100% |
| Точность измерений | ±2% |
| Рабочая температура | -40°C до +85°C |
| Тип сигнала | аналоговый |
Топливный датчик уровня в баке обладает надежной конструкцией и высокой точностью измерений. Это позволяет водителю быть уверенным в той информации о количестве топлива, которую он получает на приборной панели своего автомобиля Калина 1.
Топливные трубки и шланги
Топливная система Калина 1 состоит из нескольких топливных трубок и шлангов, которые обеспечивают передачу топлива от бензобака до двигателя.
Топливные трубки
В топливной системе Калина 1 используются следующие топливные трубки:
- Магистральная трубка, которая соединяет бензобак с топливным насосом.
- Трубки подачи топлива к форсункам двигателя.
- Трубка обратной подачи топлива от форсунок к бензобаку.
Все топливные трубки изготавливаются из прочного материала, который обладает высокой стойкостью к воздействию топлива и других химических веществ. Это обеспечивает надежность и долговечность топливной системы.
Топливные шланги
Также в топливной системе Калина 1 применяются топливные шланги, которые являются гибкими соединительными элементами между трубками. Они позволяют компенсировать небольшие перемещения и вибрации двигателя, обеспечивая надежную передачу топлива.
Топливные шланги изготавливаются из специального резинового материала, который устойчив к воздействию топлива и высоким температурам. Они также имеют армирование, которое повышает их прочность и защищает от повреждений.
Важно регулярно проверять состояние топливных трубок и шлангов, поскольку их износ или повреждения могут привести к утечкам топлива и возникновению опасных ситуаций. При обнаружении дефектов рекомендуется заменить поврежденные элементы.
Роль шемы в работе автомобиля
Роль шемы заключается в следующем:
Визуализация схемы
Шема предоставляет графическое представление всех компонентов и их взаимосвязей. Это помогает автовладельцу и механику лучше понять структуру и функции топливной системы, а также легче разобраться в возможных проблемах.
Определение причин неисправностей
С помощью шемы можно определить, какие компоненты и узлы могут быть причиной поломки или неисправности. При возникновении проблемы с топливной системой, шема помогает локализовать и найти точное место проблемы.
Например: если двигатель не запускается, при помощи шемы можно установить, где может быть проблема: в форсунках, топливном насосе или других узлах системы.
Ремонт и обслуживание
Шема топливной системы также используется при проведении ремонта и обслуживания автомобиля. Она служит важным руководством, которое помогает механикам правильно разобрать и собрать узлы, а также осуществить правильную замену компонентов.
Важно отметить, что при использовании шемы нужно быть внимательным и следовать инструкциям. Неправильное использование или неправильный монтаж компонентов может привести к серьезным последствиям и повреждению автомобиля.
Рабочий принцип топливной системы Калина 1
Топливная система Калина 1 работает по принципу подачи топлива из бака в двигатель, обеспечивая его нормальную работу и эффективность. Включает в себя следующие компоненты:
Бак топливный
Бак топливный предназначен для хранения топлива, обычно бензина. В нем установлена топливная помпа, которая откачивает топливо из бака и передает его дальше по системе.
Топливный насос
Топливный насос откачивает топливо из бака и подает его в систему. В Калине 1 используется электрический топливный насос, который контролируется электронной системой управления двигателем.
Топливный насос подает топливо к фильтру топлива, где происходит его очистка от частиц и загрязнений.
Форсунки
Форсунки предназначены для распыления топлива в цилиндрах двигателя. Подача топлива осуществляется электронными форсунками, которые контролируются электронной системой управления двигателем.
Распыленное топливо смешивается с воздухом и затем воспламеняется в цилиндрах двигателя, что обеспечивает его работу.
Работа топливной системы контролируется электронной системой управления двигателем, которая анализирует данные с датчиков топливной системы и регулирует подачу топлива в соответствии с текущими условиями работы двигателя.
Таким образом, топливная система Калина 1 обеспечивает надлежащую подачу топлива в двигатель, обеспечивая его нормальную работу и эффективность.
Неполадки и их устранение
1. Неисправность топливного насоса
Если автомобиль Калина 1 не заводится или необходимо часто пускать двигатель, возможно, причиной является неисправность топливного насоса. При возникновении данной проблемы следует обратиться к специалисту для его замены или ремонта.
2. Засорение фильтров
Засорение топливных фильтров может привести к ухудшению подачи топлива, а следовательно, к проблемам при запуске и работе двигателя. Регулярная замена фильтров поможет избежать данной неполадки.
3. Лишний воздух в системе
Если двигатель работает неровно или автомобиль теряет мощность, причиной может быть наличие лишнего воздуха в топливной системе. В этом случае необходимо проверить и при необходимости заменить уплотнительные прокладки и манжеты.
4. Неправильная работа форсунок
При неправильной работе форсунок у автомобиля Калина 1 могут возникать проблемы с запуском двигателя, большой расход топлива и неравномерное потребление мощности. В этом случае рекомендуется обратиться к профессионалам для диагностики и ремонта форсунок.
5. Проблемы с электрической системой
В случае возникновения сбоев в электрической системе автомобиля Калина 1 может возникать ряд неполадок, включая проблемы с топливной системой. При подобных ситуациях необходимо обратиться к специалисту для выявления и устранения причины неисправности.
Регулярное обслуживание топливной системы Калина 1
Очистка топливной системы
Одним из основных этапов регулярного обслуживания топливной системы является очистка. В процессе эксплуатации автомобиля топливная система может загрязниться, что может привести к плохому сгоранию топлива, снижению мощности двигателя и повышенному расходу топлива.
Для очистки топливной системы необходимо использовать специальные присадки к топливу. Они помогают удалить накипь и грязь из топливной системы, а также предотвращают образование коррозии. Рекомендуется проводить очистку топливной системы каждые 10-15 тысяч километров пробега, в зависимости от условий эксплуатации.
Замена фильтров топливной системы
Регулярная замена фильтров топливной системы является неотъемлемой частью обслуживания автомобиля Калина 1. Фильтр топлива предназначен для очистки топлива от механических примесей и загрязнений, которые могут попасть в топливную систему.
Рекомендуется менять фильтр топлива каждые 20-30 тысяч километров пробега или раз в два года, в зависимости от условий эксплуатации автомобиля.
Также стоит обратить внимание на фильтр воздуха и фильтр салона, так как они также влияют на работу двигателя и общую комфортность в салоне автомобиля.
Регулярное обслуживание топливной системы позволяет сохранить ее работоспособность и значительно продлить срок службы других компонентов. Правильное обслуживание может значительно улучшить эксплуатационные характеристики автомобиля и повысить его надежность.
